CAHAYA DAN ALAT OPTIK

IPA KELAS VIII SEMESTER II

BAB XI

1. Sifat Cahaya dan Proses Pembentukan Bayangan

a. Sifat-Sifat Cahaya

· Cahaya Merambat Lurus

· Cahaya dapat Dipantulkan

Cahaya memiliki sifat dapat dipantulkan jika menumbuk suatu permukaan bidang. Pemantulan yang terjadi dapat berupa pemantulan baur dan pemantulan teratur. Pemantulan baur terjadi jika cahaya dipantulkan oleh bidang yang tidak rata, seperti aspal, tembok, dan batang kayu. Pemantulan teratur terjadi jika cahaya dipantulkan oleh bidang yang rata, seperti cermin datar. Pada pemantulan baur dan pemantulan teratur, sudut pantulan cahaya besarnya selalu sama dengan sudut datang cahaya. Hal tersebut sesuai dengan hukum pemantulan cahaya yang dikemukakan oleh Snellius. Snellius menambahkan konsep garis normal yang merupakan garis khayal yang tegak lurus dengan bidang pantul. Snellius mengemukakan bahwa:

(1) Sinar datang garis normal, dan sinar pantul terletak pada satu bidang datar.

(2) Besar sudut datang sama dengan besar sudut pantul (∠i = ∠r).

· Cahaya dapat Dibiaskan

Cahaya akan dibiaskan ketika melalui dua medium yang memiliki kerapatan optik yang berbeda. Kecepatan cahaya menurun saat udara memasuki air atau medium yang lebih rapat.

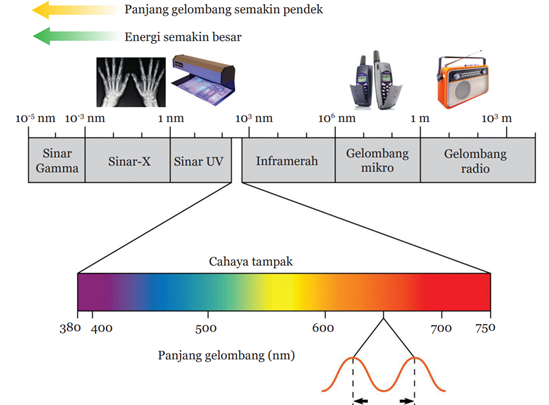

· Cahaya merupakan Gelombang Elektromagnetik

Gelombang cahaya terbentuk karena adanya perubahan medan magnet dan medan listrik secara periodik, sehingga merupakan gelombang elektromagnet. Gelombang cahaya dapat merambat pada ruang kosong (hampa udara) tanpa adanya materi. Berdasarkan frekuensinya, gelombang elektromagnetik ada bermacam-macam.

b. Pembentukan Bayangan pada Cermin

· Pembentukan Bayangan pada Cermin Datar

dengan:

s = Jarak benda terhadap cermin

s' = Jarak bayangan terhadap cermin

Bayangan pada cermin datar bersifat maya. Titik bayangan dihasilkan dari perpotongan sinar-sinar pantul yang digambarkan oleh garis putus-putus.

Untuk melukis pembentukan bayangan pada cermin datar dengan diagram sinar:

• Lukis sebuah sinar dari benda menuju cermin dan dipantulkan ke mata, sesuai hukum pemantulan cahaya, yaitu sudut sinar datang sama dengan sudut sinar pantul.

• Lukis sinar kedua sebagaimana langkah pertama.

• Lukis perpanjangan sinar-sinar pantul tersebut di belakang cermin sehingga berpotongan. Perpotongan sinar-sinar pantul tersebut merupakan bayangan benda.

• Jika diukur dari cermin, jarak benda terhadap cermin (s) harus sama dengan jarak bayangan terhadap cermin (s')

· Pembentukan Bayangan pada Cermin Lengkung

Cermin cekung dan cembung irisan permukaannya berbentuk bola. Cermin yang irisan permukaan bola bagian mengilapnya terdapat di dalam disebut cermin cekung, sedangkan cermin yang irisan permukaan bola bagian mengkilapnya terdapat di luar disebut cermin cembung. Unsur-unsur cermin lengkung, yaitu sebagai berikut:

• Pusat kelengkungan cermin Pusat kelengkungan cermin merupakan titik di pusat bola yang diiris menjadi cermin. Pusat kelengkungan cermin biasanya disimbolkan dengan M.

• Vertex Vertex merupakan titik di permukaan cermin dimana sumbu utama bertemu dengan cermin dan disimbolkan dengan O.

• Titik api (fokus) Titik api adalah titik bertemunya sinar-sinar pantul yang datangnya sejajar dengan sumbu utama (terletak antara vertex dan pusat) dan disimbolkan dengan F.

• Jari-jari kelengkungan cermin Jari-jari kelengkungan cermin adalah jarak dari vertex (O) ke pusat kelengkungan cermin (M). Jari-jari kelengkungan cermin biasanya disimbolkan dengan R.

• Jarak fokus Jarak fokus cermin adalah jarak dari vertex ke titik api dan disimbolkan dengan f.

Sinar-sinar Istimewa pada Cermin Cekung

Untuk melukis bayangan pada cermin cekung diperlukan minimal dua buah sinar istimewa langkah-langkah sebagai berikut.

1. Pilih sebuah titik pada bagian ujung atas benda dan lukis dua sinar datang melalui titik tersebut menuju cermin.

2. Setelah sinar-sinar datang tersebut mengenai cermin, pantulkan kedua sinar tersebut sesuai kaidah sinar istimewa cermin cekung.

3. Tandai titik potong sinar pantul sebagai tempat bayangan benda.

4. Lukis perpotongan sinar-sinar pantul tersebut

Persamaan Cermin Cekung

dengan :

f = Jarak fokus (cm)

s = Jarak benda ke cermin (cm)

s' = Jarak bayangan (layar) ke cermin (cm)

M = Perbesaran

h = Tinggi benda

h' = Tinggi bayangan

Sinar-Sinar Istimewa pada Cermin Cembung

Untuk melukis bayangan pada cermin cembung dibutuhkan minimal dua buah sinar istimewa dengan langkah-langkah sebagai berikut.

(1)Pilih sebuah titik pada bagian ujung atas benda dan lukis dua sinar datang melalui titik tersebut menuju cermin.

(2)Setelah sinar-sinar datang tersebut mengenai cermin, pantulkan kedua sinar tersebut sesuai kaidah sinar istimewa pada cermin cembung.

(3)Tandai titik potong sinar-sinar pantul atau perpanjangan sinar-sinar pantul sebagai tempat bayangan benda.

(4)Lukis bayangan benda.

Persamaan Cermin Cembung

Rumus-rumus yang berlaku untuk cermin cekung juga berlaku untuk cermin cembung.

Lensa

Lensa adalah benda bening yang memiliki permukaan berbentuk cekung atau cembung dan berfungsi untuk membiaskan cahaya

Sinar-Sinar istimewa pada Pembiasan Cahaya oleh Lensa Cembung

Pembiasan pada Lensa Cekung

Persamaan pada Lensa

Setiap lensa mempunyai kemampuan yang berbeda-beda dalam mengumpulkan atau menyebarkan sinar. Kemampuan lensa dalam mengumpulkan atau menyebarkan sinar disebut kuat lensa (D) dan memiliki satuan dioptri. Kuat lensa merupakan kebalikan dari panjang fokus. Secara matematis dapat dinyatakan sebagai berikut:

2. Indra Penglihatan Manusia dan Hewan

a. Indra Penglihatan Manusia

Organ penglihatan yang dimiliki oleh manusia adalah mata. Mata tersusun atas beberapa bagian yang berbeda yang masing-masing bagian memiliki fungsi yang berbeda pula. Mata dibalut oleh tiga lapis jaringan yang berlainan.

o Kornea

Mata memiliki bentuk seperti bola dengan diameter ± 2,5 cm. Lapisan terluar disebut sklera yang membentuk putih mata, dan bersambung dengan bagian depan yang bening yang disebut kornea. Lapisan kornea mata terluar bersifat kuat dan tembus cahaya. Kornea berfungsi melindungi bagian yang sensitif yang berada di belakangnya dan membantu memfokuskan bayangan pada retina

o Iris atau Selaput Pelangi

Setelah cahaya melewati kornea, selanjutnya cahaya menuju ke pupil. Pupil adalah bagian berwarna hitam yang merupakan jalan masuknya cahaya ke dalam mata. Pupil dikelilingi oleh iris, yang merupakan bagian berwarna pada mata yang terletak di belakang kornea. Jumlah cahaya yang masuk ke dalam mata kamu diatur oleh iris. Besar dan kecilnya iris dan pupil bergantung pada jumlah cahaya yang masuk ke dalam mata.

o Lensa Mata

Setelah melewati pupil, cahaya bergerak merambat menuju ke lensa. Lensa mata berbentuk bikonvex (cembung depan-belakang), seperti lensa pada kaca pembesar. Lensa mata bersifat fleksibel.

o Retina

Cahaya yang melewati lensa selanjutnya membentuk bayangan yang kemudian ditangkap oleh retina. Retina merupakan sel yang sensitif terhadap cahaya matahari atau saraf penerima rangsang sinar (fotoreseptor) yang terletak pada bagian belakang mata. Retina terdiri atas dua macam sel fotoreseptor, yaitu sel batang dan sel kerucut. Sel kerucut memungkinkan kamu melihat warna, tetapi membutuhkan cahaya yang lebih terang dibandingkan sel batang. Sel batang menunjukkan responsnya ketika berada pada tempat yang redup. Sel batang mampu menerima rangsang sinar tidak berwarna, jumlahnya sekitar 125 juta. Sel kerucut mampu menerima rangsang sinar yang kuat dan warna, jumlahnya 6,5 - 7 juta.

Indra pengheliatan manusia dapat terganggu fungsinya:

o Rabun Dekat (Hipermetropi): Seorang penderita rabun dekat tidak dapat melihat benda yang berada pada jarak dekat (± 30 cm) dengan jelas. Hal ini karena bayangan yang terbentuk jatuh di belakang retina.

o Rabun Jauh (Miopi): Seorang penderita rabun jauh tidak dapat melihat benda yang berada pada jarak jauh (tak hingga) dengan jelas. Hal ini dikarenakan bayangan yang terbentuk jatuh di depan retina.

o Buta Warna: Buta warna merupakan suatu kelainan pada mata yang disebabkan ketidakmampuan sel-sel kerucut mata untuk menangkap suatu warna tertentu.

o Presbiopi: Presbiopi disebut juga rabun jauh dan dekat atau rabun tua, karena kelainan mata ini biasanya diderita oleh orang yang sudah tua. Kelainan jenis ini membuat si penderita tidak mampu melihat dengan jelas benda-benda yang berada di jarak jauh maupun benda yang berada pada jarak dekat.

b. Indra Penglihatan Serangga

Serangga memiliki banyak sekali mata untuk melihat disebut dengan “mata majemuk”.

Masing-masing mata serangga disebut omatidium (jamak: omatidia). Omatidium berfungsi sebagai reseptor penglihatan yang terpisah. Setiap omatidium terdiri atas beberapa bagian, di antaranya berikut ini.

o Lensa, permukaan depan lensa merupakan satu faset mata majemuk.

o Kerucut kristalin, yang tembus cahaya.

o Sel-sel penglihatan, yang peka terhadap adanya cahaya.

o Sel-sel yang mengandung pigmen, yang memisahkan omatidia dari omatidia di sekelilingnya. Setiap omatidium akan menyumbangkan informasi penglihatan dari satu daerah objek yang dilihat serangga, dari arah yang berbeda-beda. Bagian omatidia yang lain memberikan sumbangan informasi penglihatan pada daerah lainnya. Gabungan dari gambar-gambar yang dihasilkan dari setiap omatidium merupakan bayangan mosaik, yang menyusun seluruh pandangan serangga.

3. Alat Optik dalam Kehidupan Sehari-hari

a. Kamera

Pada saat mengambil gambar suatu benda dengan sebuah kamera, cahaya dipantulkan dari benda tersebut dan masuk ke lensa kamera. Kamera memiliki diafragma dan pengatur cahaya (shutter) untuk mengatur jumlah cahaya yang masuk ke dalam lensa. Prinsip kerja kamera sama dengan diagram cahaya lensa cembung. Ukuran bayangan tersebut bergantung pada panjang fokus lensa, dan jarak lensa itu pada film tersebut.

b. Kaca Pembesar (Lup)

Lup atau kaca pembesar digunakan untuk menempatkan objek lebih dekat ke mata sehingga objek tampak terlihat sudut lebih besar.

c. Mikroskop

Mikroskop memiliki dua lensa utama, yaitu lensa okuler dan lensa objektif. Lensa okuler adalah lensa yang posisinya dekat dengan mata pengamat. Lensa objektif adalah lensa yang posisinya dekat dengan objek/benda yang sedang diamati.

d. Teleskop

Teleskop dirancang untuk mengumpulkan cahaya dari benda-benda yang jauh. Teleskop dapat berupa:

· Teleskop Bias: teleskop bias sederhana merupakan kombinasi antara dua lensa cembung yang terletak pada bagian pipa. Lensa yang lebih besar adalah lensa objektif, sedangkan yang lebih kecil adalah lensa okuler (lensa mata). Lensa objektif membentuk sebuah bayangan dan kemudian bayangan tersebut akan diperbesar oleh lensa okuler.

· Teleskop Pantul: lensa objektif pada teleskop pantul digantikan oleh cermin cekung. Bayangan dari sebuah objek yang letaknya jauh terbentuk di dalam tabung teleskop ketika cahaya dipantulkan dari cermin cekung. Cahaya yang dipantulkan objek yang jauh memasuki salah satu ujung tabung dan ditangkap oleh cermin lain pada ujung yang lain. Cahaya ini dipantulkan dari cermin cekung ke cermin datar yang ada di dalam tabung. Cermin datar kemudian memantulkan cahaya ke lensa okuler, yang berfungsi memperbesar gambar.
